認識汽車用線材：種類與選擇指南

關鍵字：汽車線束、汽車用線種類、汽車電線

在今日的汽車產業中，車輛早已不再只是機械裝置，而是整合了高度電子化系統的智慧平台，仰賴高品質線材來確保穩定運作。從先進駕駛輔助系統（ADAS）到電動車（EV），每一項功能都需要穩定且精準的電訊傳輸。了解汽車線材的種類並選擇合適的線材，對於確保安全與效能而言至關重要。

本指南將協助您認識汽車線束的基本概念，介紹常見的汽車用線類型，並提供實用建議，幫助您挑選最適合應用需求的線材。

汽車線材與線束的重要性

汽車線材是一種專為車輛設計的電導體，用於在各組元件間傳遞電力與訊號。它們不僅僅是電力傳輸的媒介，更是車輛系統正常運作的關鍵組成，涵蓋照明、資訊娛樂系統、引擎管理，以及高壓電動車系統等。

所謂汽車線束（Automotive Wire Harness），是由多條線材與連接器、保護層所組成的整合線組。設計良好的線束能確保電力與訊號高效、安全地傳輸。隨著汽車技術日益複雜，特別是混合動力與電動車款的興起，選擇合適的線材、絕緣材料與連接器已成為確保長期可靠性的關鍵。若選擇不當，可能導致電壓降損、過熱、電磁干擾（EMI）甚至安全風險。

常見的汽車用線種類

汽車線材需符合嚴格的性能要求，包括高溫耐受性、柔軟性與抗電磁干擾（EMI）能力。依照絕緣材料、結構與用途不同，可分為以下幾類：

標準	型號	全名	描述	額定耐溫	應用領域
Japanese (JASO/JIS)	AVSS	Japanese Thin Insulated Low-Voltage Wire	輕薄柔軟的低壓絕緣線，節省空間、易於佈線。	105°C	車內照明、儀表板電源、日本車款使用
Japanese (JASO/JIS)	AESSX	Thin Cross-Linked Polyethylene Insulated Heat Resistant Low Voltage Wires	強化絕緣層以應對高溫環境。結構與 AVSS 相似。	125°C	汽車、摩托車及各類車輛的線束；電子電路、感測器引線及行動電氣設備的內部佈線。
Japanese (JASO/JIS)	AV	Standard Automotive Wire	用於低壓電路的傳統電線。適用於傳統汽車電路，可靠性高。	85°C	電源線、開關、一般通用線路。
US (SAE)	TXL / XLPE	Thin Cross-Linked Polyethylene Wire	輕量化、耐高溫的交連絕緣電線。具備耐油性與耐用性。	125°C	ECU 模組、高溫引擎室佈線。TXL 也可用於接地用途。
US (SAE)	GPT	General Purpose Automotive Wire	經濟型 PVC 絕緣電線，易於加工處理，性價比高。	105°C	低負載內部電路、通用型佈線。
German(DIN) / European (ISO 6722)	FLRY-A/B	European Standard Wires (meeting IATF 16949 standards)	Type A 與 Type B 的外徑 (OD) 相同。主要區別在於銅絲根數：Type A 較少，Type B 較多，因此在導電性與柔軟度上略有差異。	105°C	歐洲車系、CAN 匯流排通訊線路。

這些型號皆屬於汽車低壓線束電線。其主要差異在於適用的國際標準（如日標 JIS、德標 DIN、美標 SAE 等），整體的效能表現則大同小異。在選型時，主要取決於客戶要求的額定耐溫等級。目前國內市場最常採用的標準為 JIS 與 DIN 線材。

結構分類

根據不同電氣與環境需求，汽車線材可依結構設計進一步分類：

• 單芯無遮蔽線（Single-Core Unshielded）：通常用於低電流與低電壓環境，適用於無電磁干擾環境下的訊號傳輸；亦可對絞以提升抗干擾能力。
• 單芯遮蔽線（Single-Core Shielded）：導體外層包覆遮蔽層（編織或鋁箔），可降低 EMI 干擾，適用於精密電子訊號。
• 多芯絞線／雙絞線（Multi-Core / Twisted Pair）：兩條以上絕緣導線絞合，抗 EMI/RFI 能力佳，常用於 ADAS 與資料傳輸模組。
• 高壓線（High-Voltage Wire）：額定電壓約為 600–1500V，通常採用 XLPE 絕緣，耐熱達 125°C。提供屏蔽與部分屏蔽款式。

如何選擇汽車用線材

選擇正確的汽車線材需綜合考量多項因素，若類型或連接器不匹配，可能影響系統穩定性與壽命。

設計與採購線束時應注意的重點

1. 主要電氣規格

• 載流能力：確保線材能安全承載預期負載。在高溫條件下，載流量可能下降約 20%。
• 電壓等級：檢查最大工作電壓與絕緣等級。
• 絕緣材質：必須匹配環境與電氣要求，符合絕緣電阻與耐溫需求。

2. 環境條件

• 溫度與耐熱性：如引擎艙等高溫區域需求。
• 耐油、水與鹽霧性能：適用於嚴苛環境。
• 抗電磁干擾（EMI/RFI）：ADAS 與高速資料線尤為重要。

3. 空間與柔軟性

• 線徑與彎曲半徑：需能在狹小空間中靈活佈線，不造成折損。
• 走線限制：緊湊車體設計的關鍵考量。

4. 法規與客戶標準

• 符合標準：如 LV 112、ISO 6722、UL 758、ELV、防火測試等。
• 品質認證：ISO 9001、IATF 16949。
• 機械測試：抗拉強度、耐熱老化、彎折壽命。

連接器設計考量

• 接點可靠性：依使用壽命選擇鍍金或鍍錫接點。
• 可靠度測試：溫循、震動、鹽霧試驗。
• 機械強度：確保插拔循環次數與保持力。
• 防水密封等級：視具體環境要求而定。
• 接線方式：依需求選擇壓接或焊接方式，並確認所需專用工具。

萬旭電業（Wanshih）— 您可信賴的汽車線材夥伴

針對高品質汽車線束解決方案，萬旭電業（Wanshih）是您值得信賴的合作夥伴。我們的專業研發與客製設計能力，能滿足新一代電動車（EV）與先進駕駛輔助系統（ADAS）的需求。

核心優勢：

• 專業認證與技術實力：擁有 IATF 16949 認證團隊，符合各項電氣與機械要求。
• 一站式服務：從協同設計到量產，全方位支援 EV、HEV、電動自行車與電動巴士等需求。
• 快速打樣與量產規劃：處理高複雜度結構，提供迅速交期與穩定量產支援。

成功案例

1. 數位儀表線束─歐洲電動車 Tier 1 客戶

• 挑戰：開發階段 HUD 儀表與電池模組間出現訊號干擾與接觸不良。
• 萬旭解決方案：提供 30 組客製化 LVDS 訊號＋電源複合線樣品，並全程協助生產、焊接與訊號測試，提供完整材料與設計支援。
• 成果：8 個月內進入量產，年出貨超過 30 萬組，成為旗艦車款標配。
• 客戶回饋：「萬旭不只是供應商，更是從概念到量產的開發夥伴。」

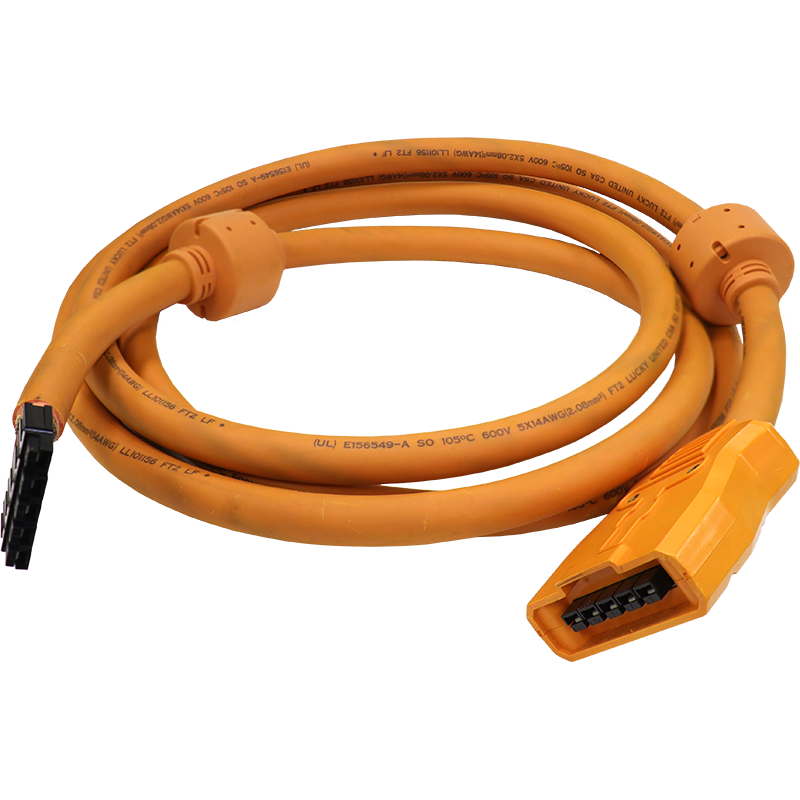

2. 高壓電力線束─台灣電動巴士製造商

• 挑戰：原供應商延誤導致高壓電力線束無法交付、ARTC 測試中斷，影響政府補助與交期，損失恐達數百萬。
• 萬旭解決方案：48 小時內完成 10 組緊急打樣，開發高電流端子專用模具，並提供 2D 與 3D 圖面供驗證。
• 成果：兩週內完成樣產轉換，並延伸供應至其他模組線束。
• 客戶回饋：「萬旭是少數能處理大電流線組的廠商，無論交期、品質或技術支援都超出預期。」

與萬旭合作，打造可靠的汽車線束解決方案

選擇正確的汽車線材，是確保車用系統穩定與安全運作的關鍵。隨著電動車與載電子系統需求攀升，了解汽車線材的選型要點比以往更為重要。從性能到可靠度，每一項因素都攸關線束設計的品質。

對於尋找可靠夥伴的團隊，萬旭電業（Wanshih）能提供完整的汽車用線整合解決方案。憑藉在客製化線材設計、高精密加工與一站式服務方面的豐富經驗，我們能協助客戶在每一階段達到高效率與高品質標準。歡迎聯繫我們獲取更多資訊。

▲ 點擊觀看影片，了解萬旭汽車線束與線纜解決方案的更多細節！

延伸閱讀： 車用模組中的線材基礎知識與應用
